Онлайн-справка по программе для гидравлического расчёта трубопроводов Стокс
Если у вас есть вопросы по работе со Стоксом и они не описаны в cправке, пишите на i@pipecalc.ru.
Назначение и границы применимости Стокса
Стокс предназначен для гидравлического расчёта трубопроводных сетей при изотермическом однофазном течении газа или жидкости. Предполагается, что все трубы круглого сечения, коэффициент сверхсжимаемости газов = 1, жидкости абсолютно несжимаемы.
Стокс подходит для гидравлического расчёта распределительных газопроводов, водопроводов ХВС, нефтепродуктопроводов.
Стокс НЕ подходит для расчёта теплотрасс, водопроводов ГВС, вентиляции, канализации, систем с накопительными резервуарами.
Как пользоваться Стоксом – краткая инструкция

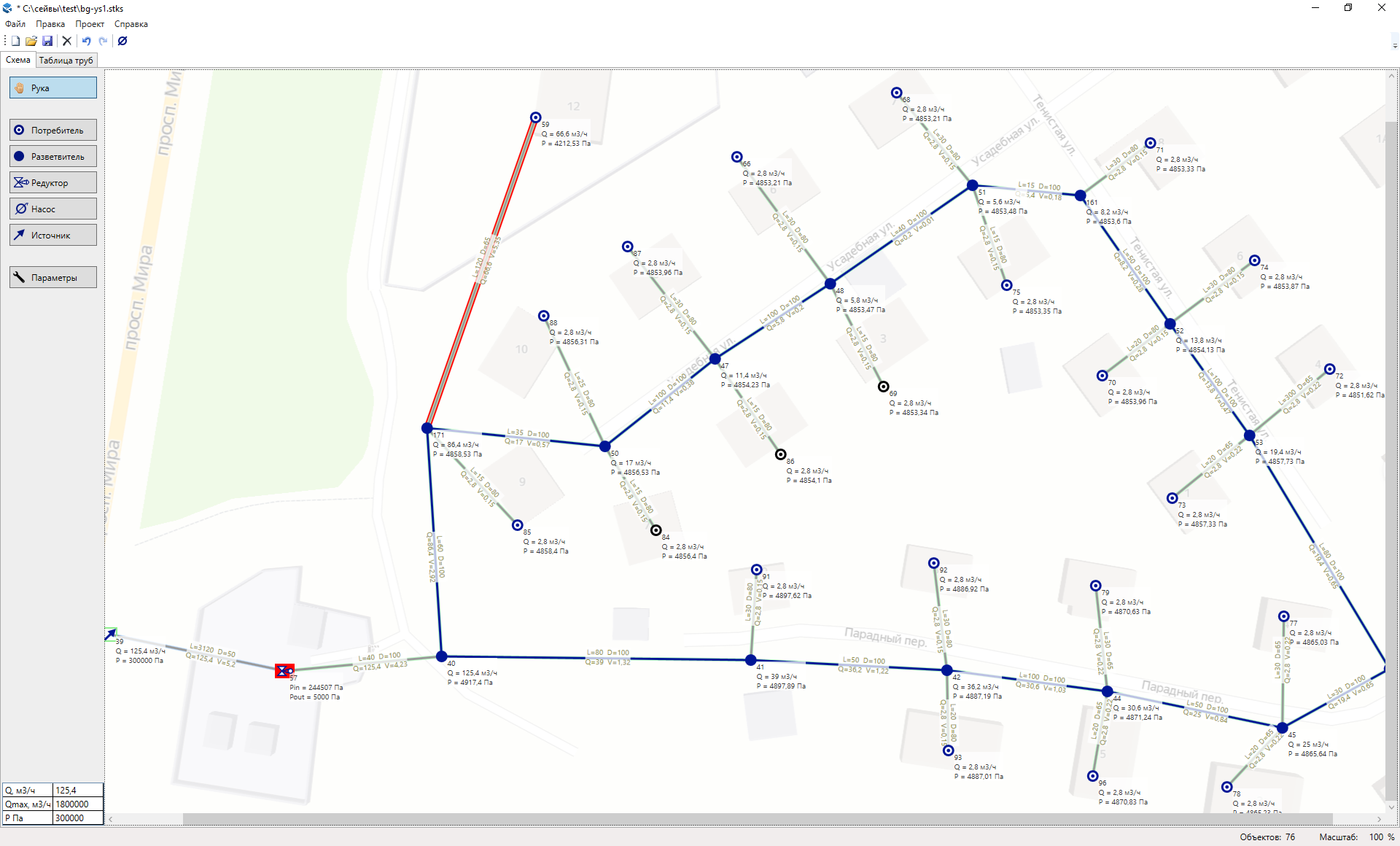

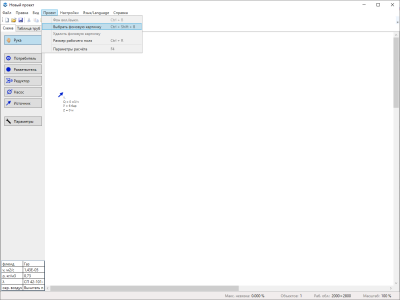

Краткая инструкция для начала работы: как создавать объекты в Стоксе, соединять узлы трубами, изменять параметры объектов и перекачиваемой среды, запускать автоподбор диаметров.
Редактирование справочника труб и других объектов
Как добавить свои варианты в выпадающие списки в формах редактирования объектов, удалить лишние варианты.
Альтернативные справочники труб для задач водоснабжения.
Подписи объектов на схеме
Для скрытия/отображения подписей нажмите F7 или пункт меню Вид → Показывать подписи объектов.
Для настройки их содержимого зайдите в настройки программы F12 и отредактируйте соответствующие шаблоны. В шаблонах можно в фигурных скобках указывать некоторые параметры, которые будут заменяться на значение соответствующего параметра для конкретного объекта.
Печать и экспорт данных
Как можно экспортировать результаты расчётов из Стокса для дальнейшей обработки в других программах.
Формулы для расчёта потерь давления и скорости на участке трубопровода
Потери давления на участке трубопровода складываются из потерь по длине, разнице в гидростатическом давлении из-за разницы высот начала и конца трубы, а также потерях на местных сопротивлениях.
Потери по длине газопроводов низкого давления и трубопроводов с жидкостями считаются по формуле Дарси-Вейсбаха.
В случае, если начало и конец трубы находятся на разных высотах (параметр Геодезическая отметка), учитывается гидростатический напор.
Для учёта потерь на местных сопротивлениях расчётная длина трубопровода увеличивается на 5-10% путём установки соответствующего значения коэффициента местных потерь.
Алгоритм расчёта потерь давления в тупиковых сетях трубопроводов
Разделение сети с насосами и редукторами на отдельные подсети. Подсчёт расходов и потерь давления в каждой подсети. Индикация ошибок: превышение скорости течения, нехватка или избыток давления.
Алгоритм увязки кольцевых сетей и сетей с несколькими источниками
Описание методики распределения расхода по участкам кольца и между разными источниками. Используется итеративный алгоритм: в каждой итерации вычисляется линейная аппроксимация сопротивлений труб и решается СЛАУ с этими аппроксимациями. Итерации повторяются до достижения допустимой невязки по давлению.
Автоматический подбор диаметров
Что делает автоподбор диаметров труб. Проверка возможности решения задачи. Определение запаса прочности сети. Вычисление диаметра, при назначении которого всем трубам сети условия выполняются. Минимизация диаметров на отходящих от кольца тупиковых участках. Список диаметров, использующихся при переборе.
