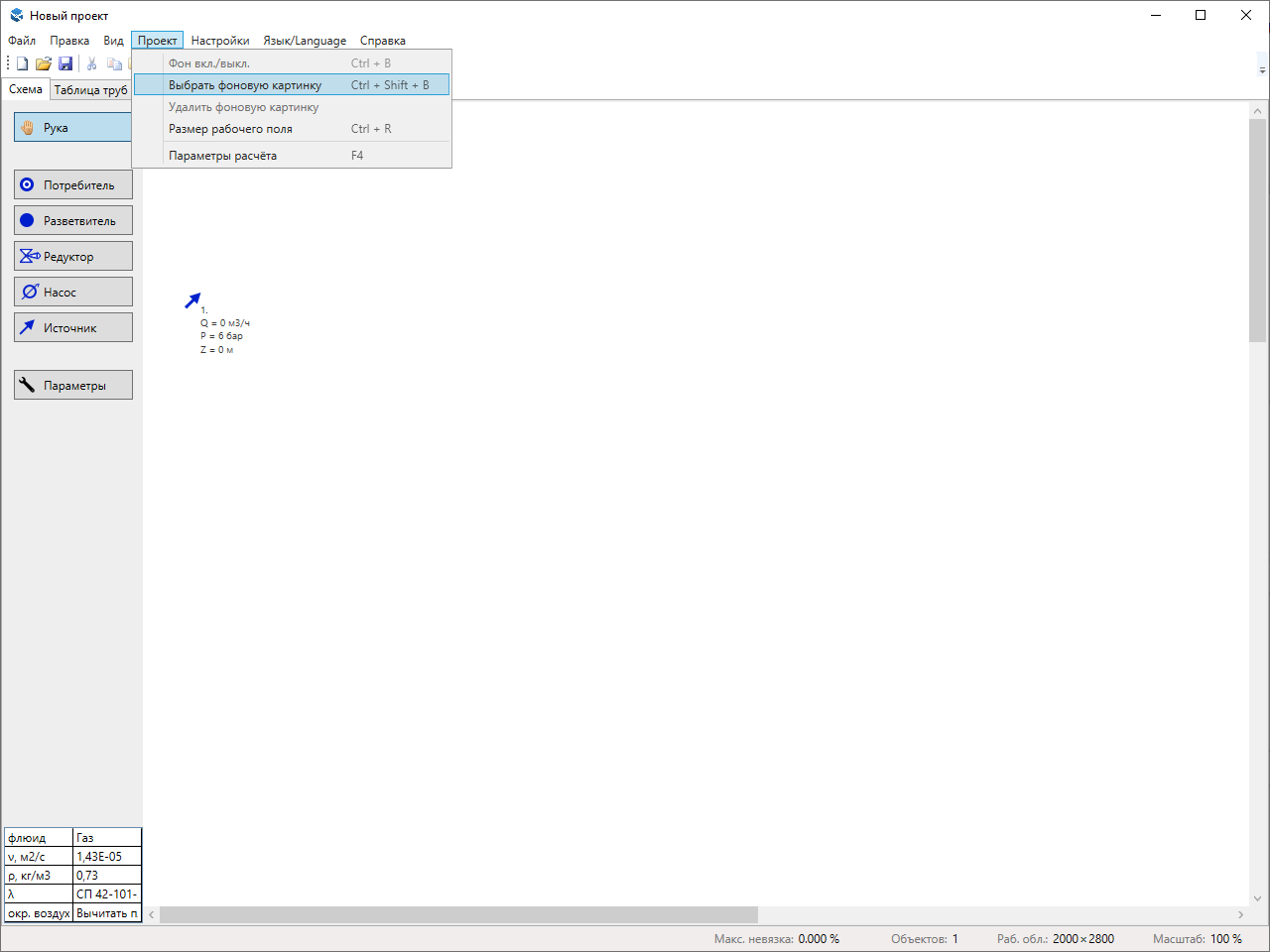

При открытии программы на схеме присутствует только один источник.
Обычно сначала устанавливают фоновую картинку, подложку. В качестве подложки можно использовать любое изображение в растровом формате (png, jpeg, bmp). Обычно используют план местности, экспортированный в картинку из dwg-чертежа, либо скриншот Яндекс-карт. Для удобства дальнейшей работы можно предварительно осветлить картинку в любом графическом редакторе, которым вам привычнее пользоваться.

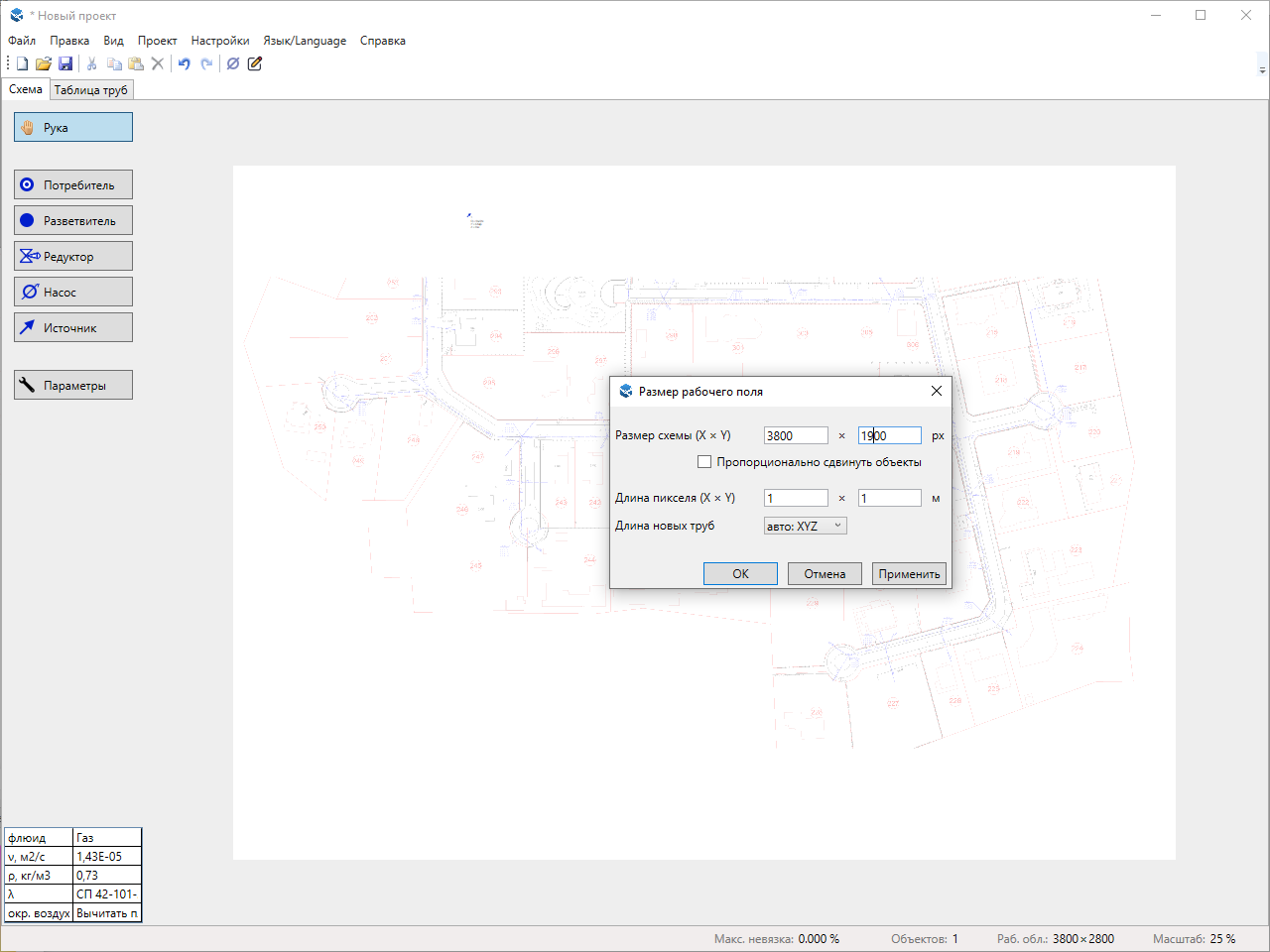

Можно изменить размер рабочей области. При добавлении подложки размеры автоматически увеличиваются до размера картинки, если по какой-то оси не хватает. Настраивать длину пикселя вручную обычно не требуется, проще пересчитать масштаб автоматически при редактировании длины трубы (об этом см. дальше).

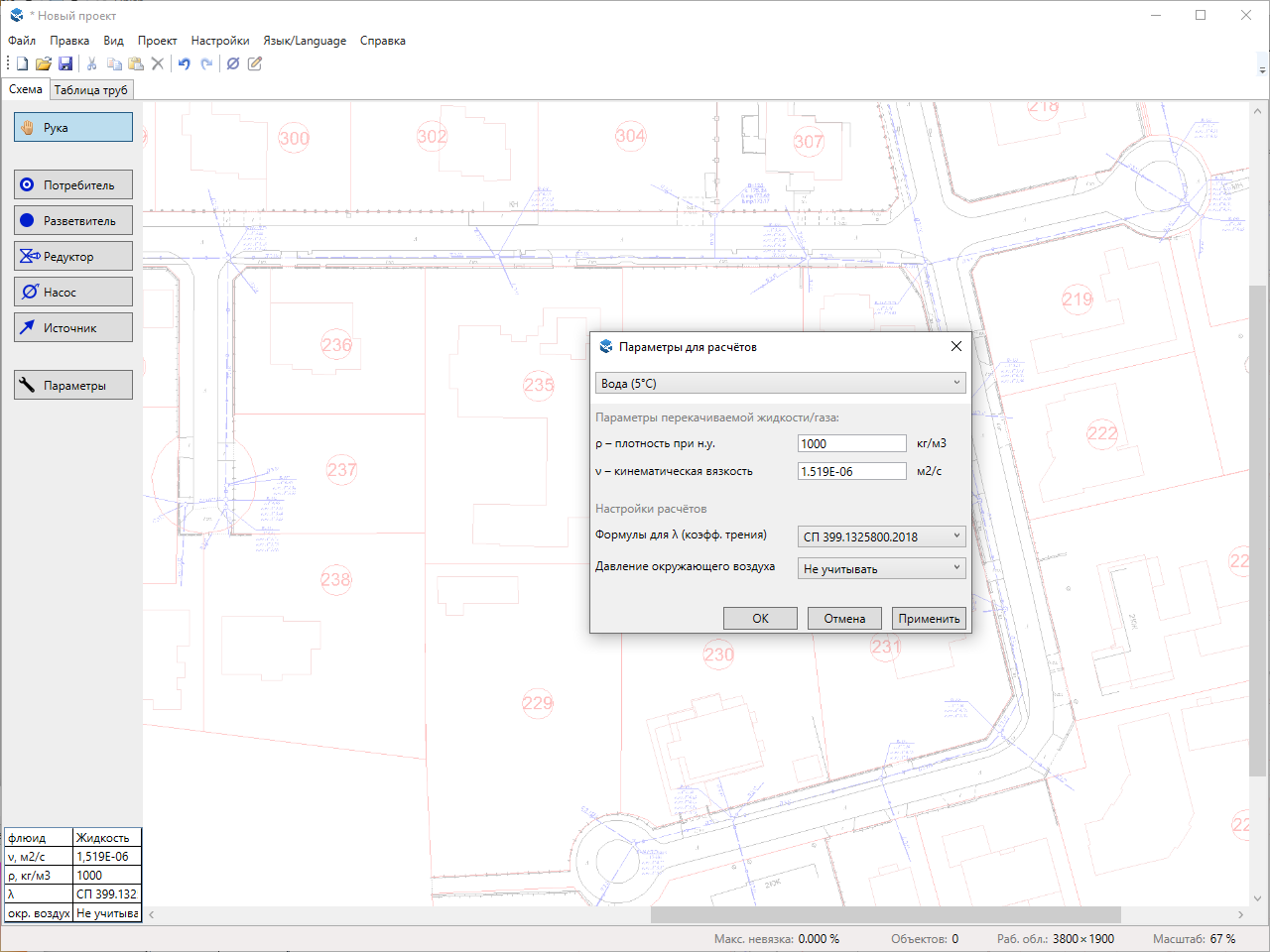

Также не забудьте поменять параметры перекачиваемой среды. По умолчанию в параметрах проекта установлена плотность и вязкость для природного газа (типовые параметры, часто встречающиеся в литературе). В окне параметров сверху есть выпадающий список с несколькими вариантами параметров для некоторых газов и воды разной температуры. Но вы можете считать трубопроводы, перекачивающие и другие газы или жидкости – для этого достаточно вручную ввести их плотность и вязкость.

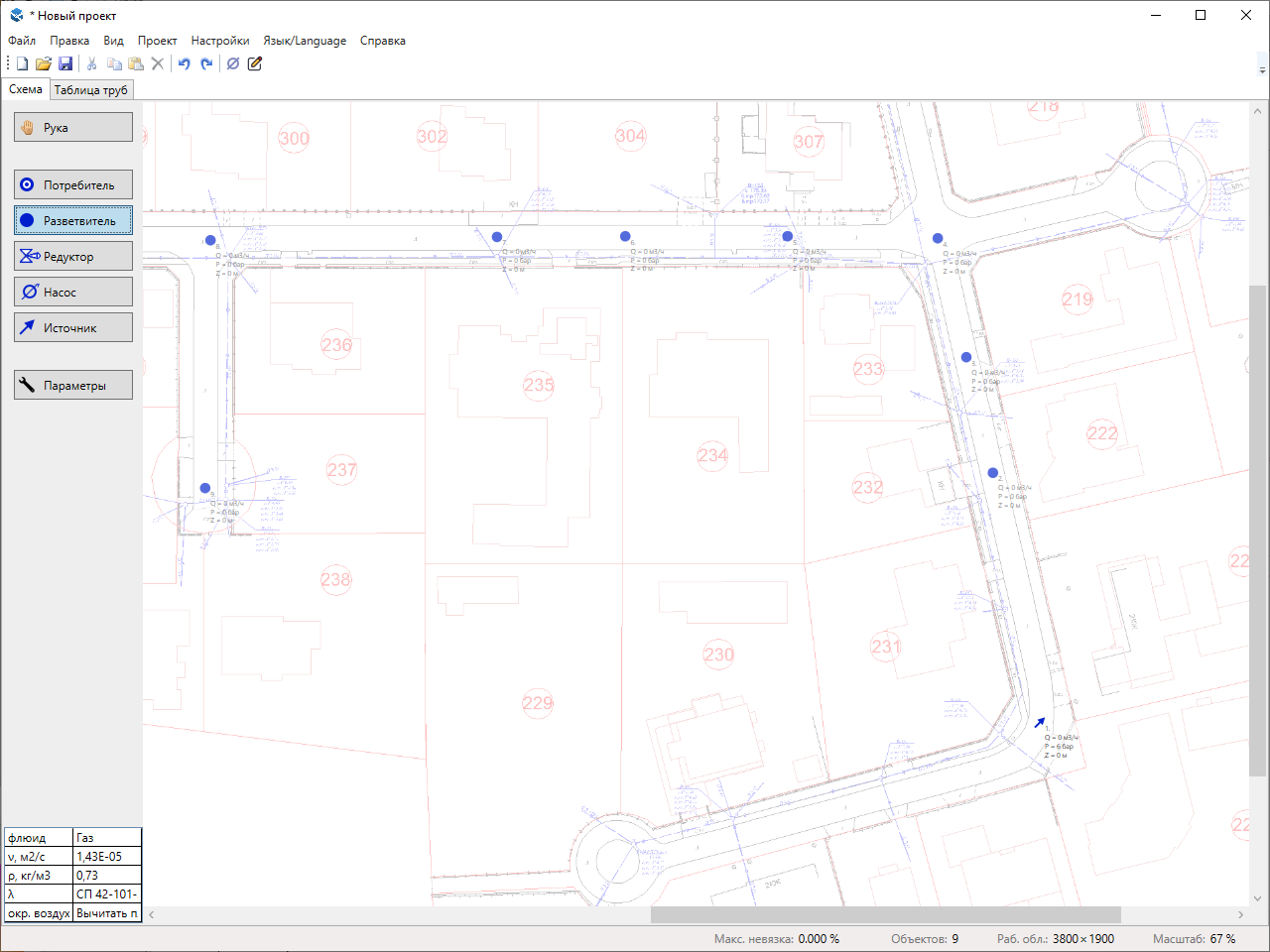

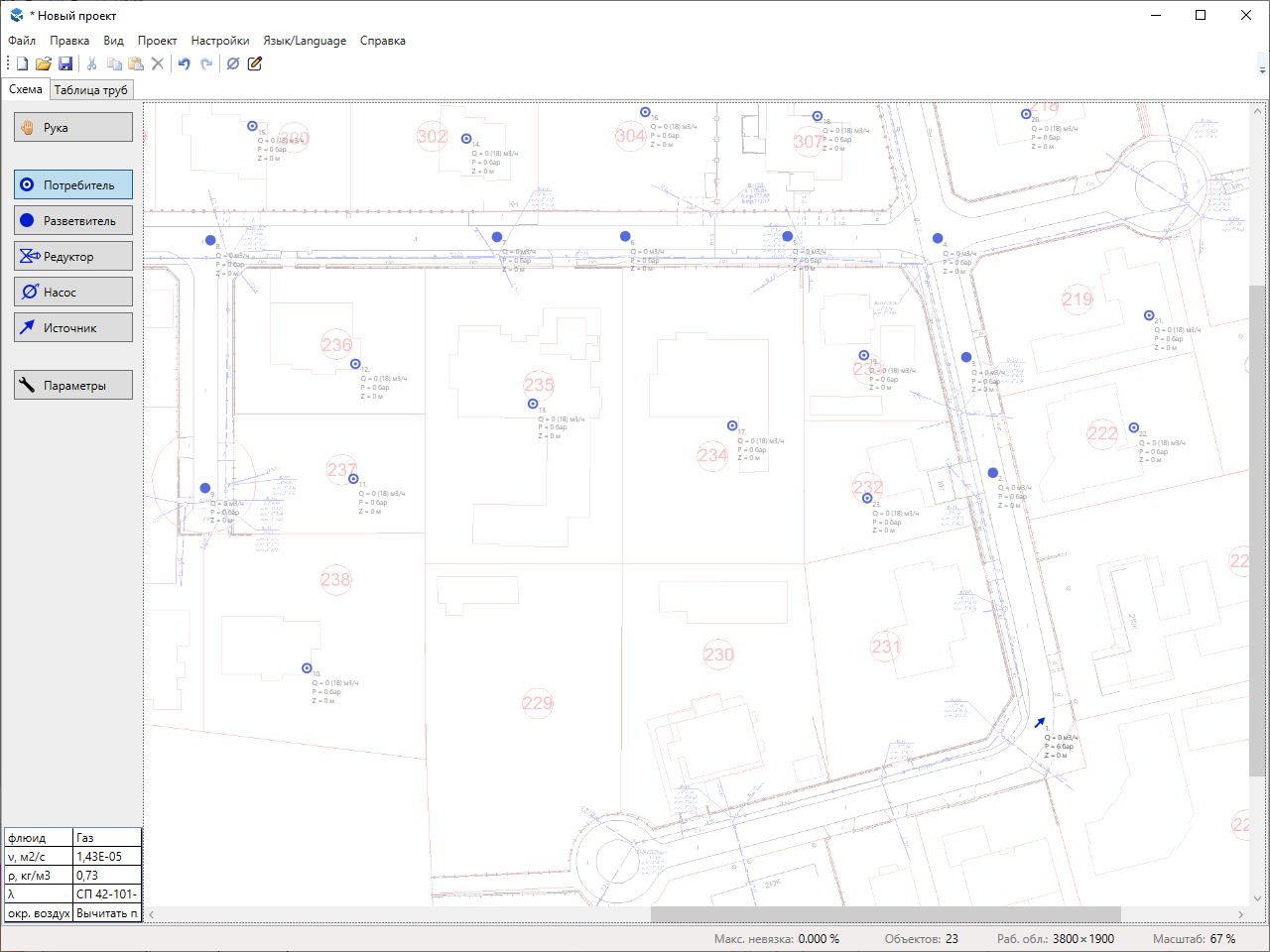

Теперь нужно разместить на схеме узловые объекты. Для этого нажмите слева кнопку с нужным типом объекта (потребитель/разветвление/редуктор/насос/источник). После нажимайте левой кнопкой в те места, где нужно расположить объекты этого типа.
Обычно используются источники, потребители и разветвители. Редукторы и насосы используются только когда нужно разделить сеть на несколько участков с разным давлением.
На этом этапе обычно удобнее просто быстро тыкать по карте, оставляя объекты с параметрами по умолчанию. Настроить их параметры можно будет позднее.

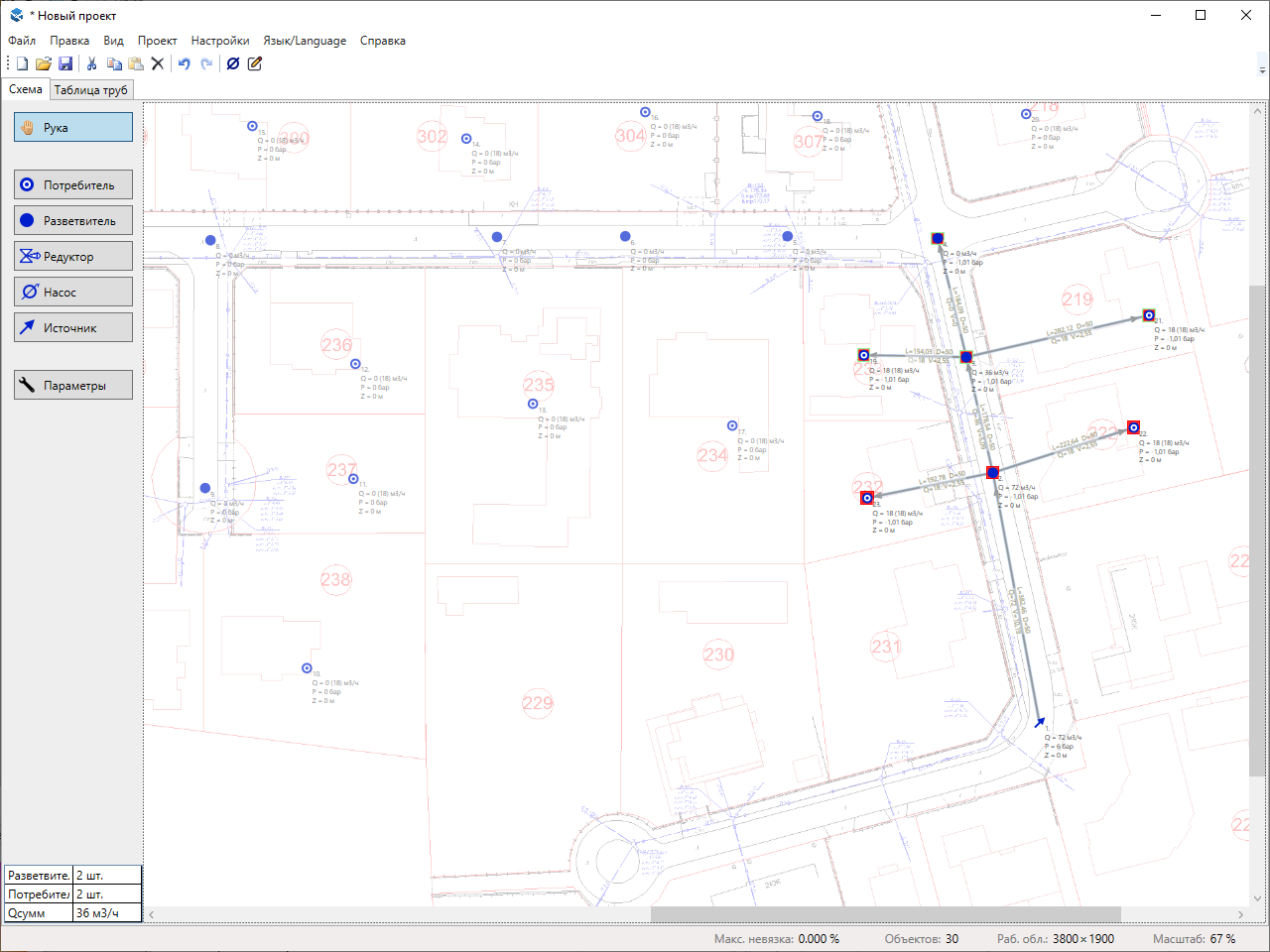

Выделите один или несколько объектов. После этого нажмите средней кнопкой (колесо мыши) по объекту, к которому нужно подключить выделенные.
Если колеса в мышке нет (например, это не мышка, а тачпад ноутбука), жмите правой кнопкой на второй объект и выбирайте в выпадающем меню пункт "Проложить сюда трубу".
При каждом добавлении/удалении труб автоматически производится гидравлический расчёт. С параметрами по умолчанию часто получается, что давления не хватает и объекты подсвечиваются красным. На данном этапе удобнее сначала быстро проложить все трубы с параметрами по умолчанию, игнорируя возникающие ошибки. Редактировать их параметры удобнее, когда вся схема построена.

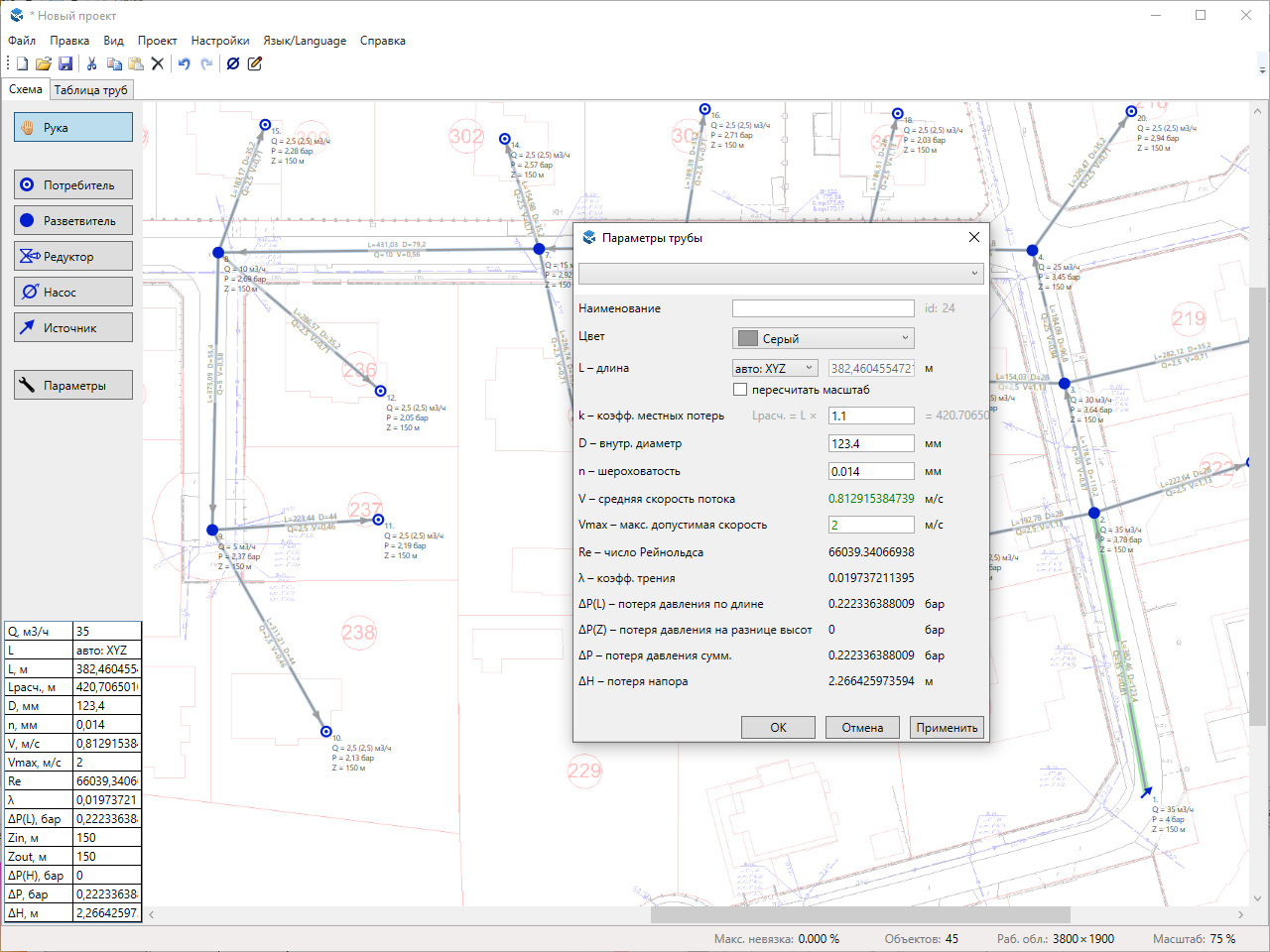

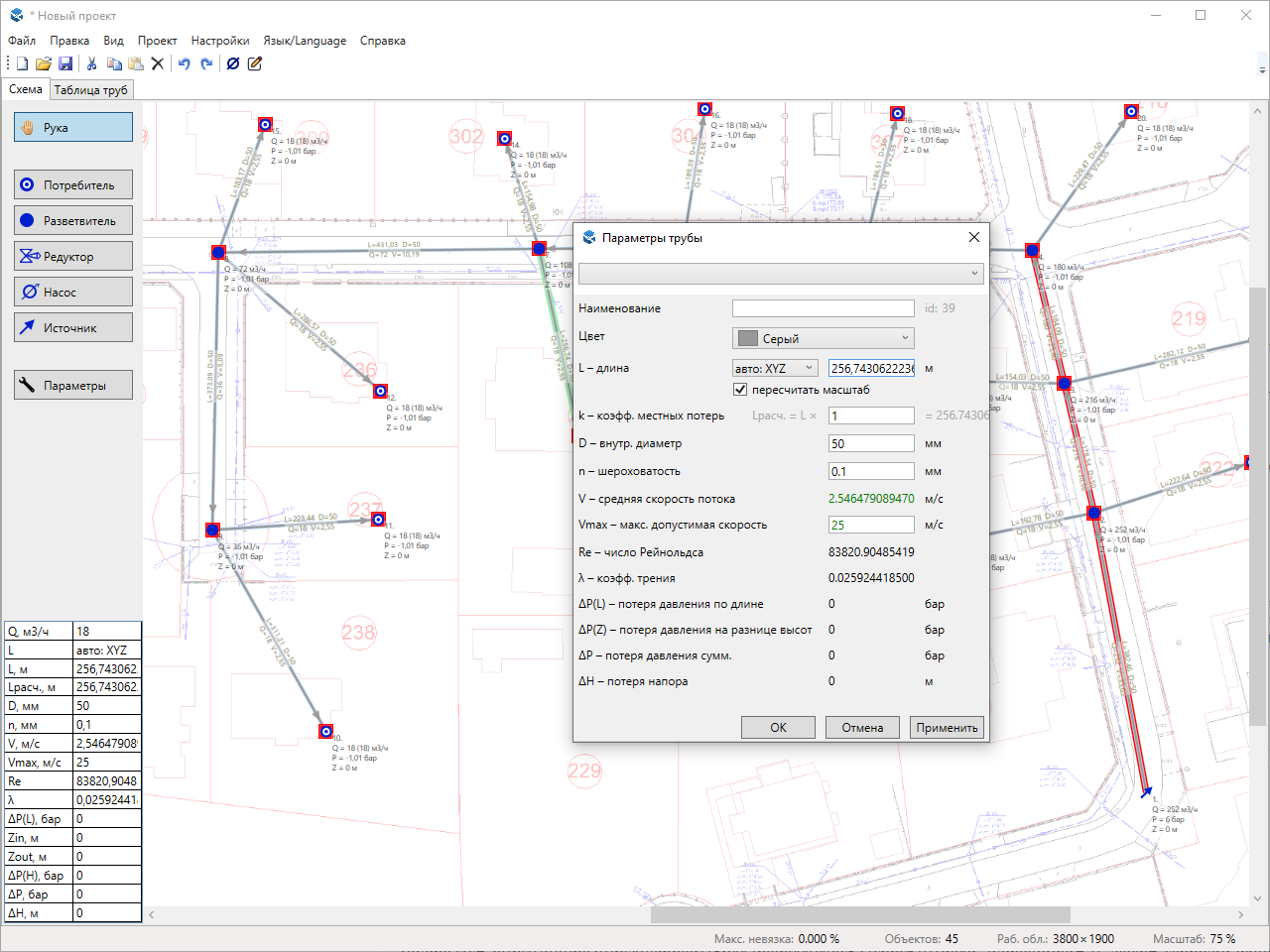

Длины труб по умолчанию считаются автоматически в зависимости от установленного масштаба. Вам не нужно вручную считать, сколько метров в пикселе вашей карты-подложки. Когда все трубы проложены, дважды щёлкните левой кнопкой по одной из них. В открывшемся окне параметров нажмите галочку "Пересчитать масштаб". Поле длины станет активным – введите туда реальную длину этого участка трубопровода, сохраните. Остальные пересчитаются автоматически и все новые трубы будут создаваться уже правильной длины. В некоторых случаях бывает полезно фиксировать длины труб. Подробнее см. в видео про автоматическую длину труб. Опция автоматического расчёта длины труб появилась в версии 24.09.1, до этого была только фиксированная длина.

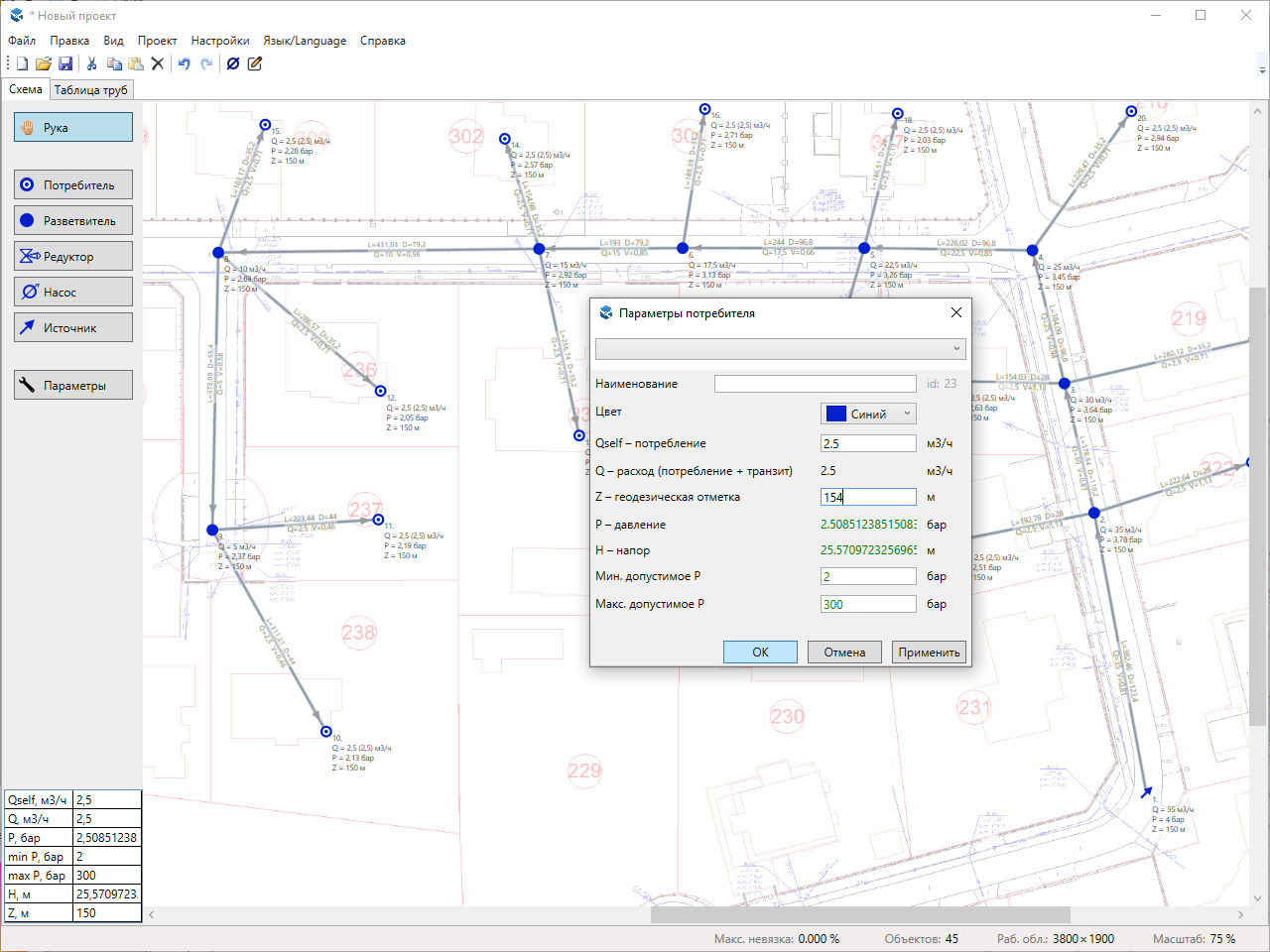

На этом этапе можно приступить к редактированию параметров объектов. Для открытия окна параметров объекта нужно дважды щёлкнуть по нему левой кнопкой. Во всех таких окнах сверху есть выпадающий список предустановенных вариантов. Наиболее актуален такой список для труб, для остальных типов объектов там немного вариантов.
Начать редактирование параметров удобнее с массового редактирования. Например, если у вас все трубы полиэтиленовые, назначьте им всем шероховатость 0,007 мм (или 0,014, если считаете водопровод). Если у вас большая часть труб D110 SDR11, назначьте всем внутренний диаметр 90 мм, а потом уже по отдельности меняйте диаметры других участков.

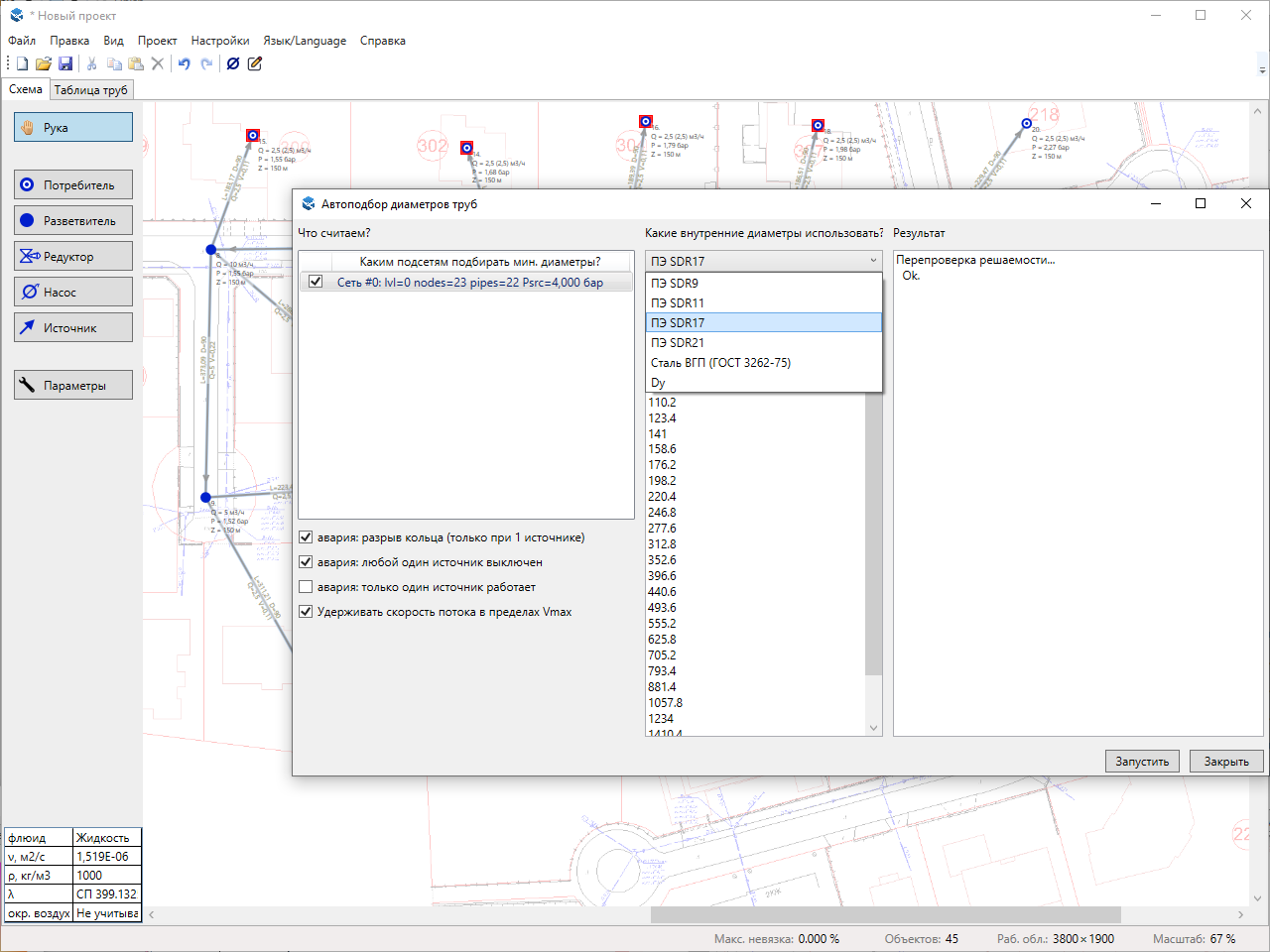

Если ваша задача определить диаметры труб, то после настройки параметров узлов запустите автоподбор диаметров. Автоподбор предназначен для того, чтобы дать ориентир. После автоподбора можно корректировать диаметры участков на более удобные при реальной прокладке трубопровода.

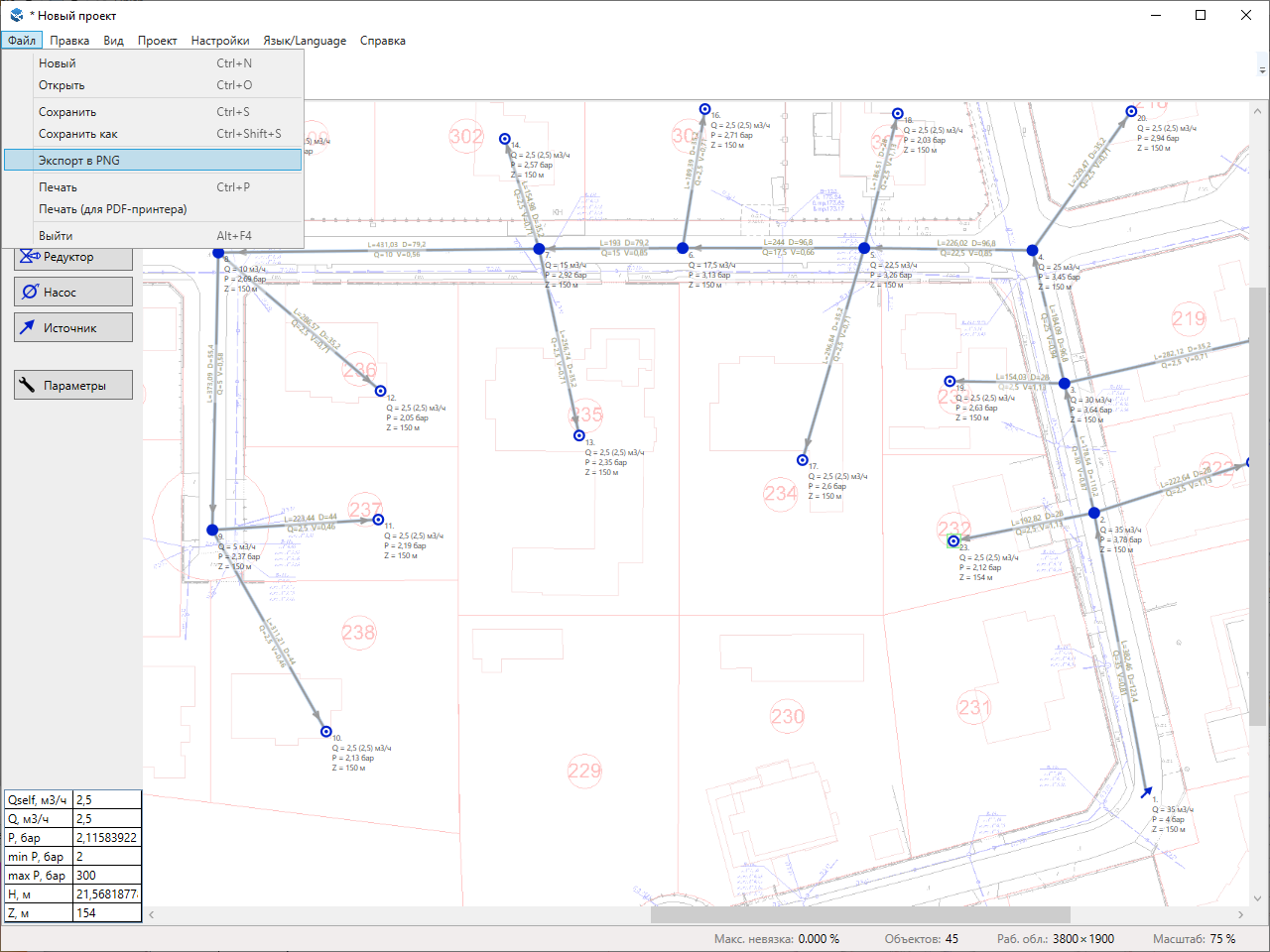

Когда расчёт проведён, вы можете сохранить полученную схему в виде png-картинки.

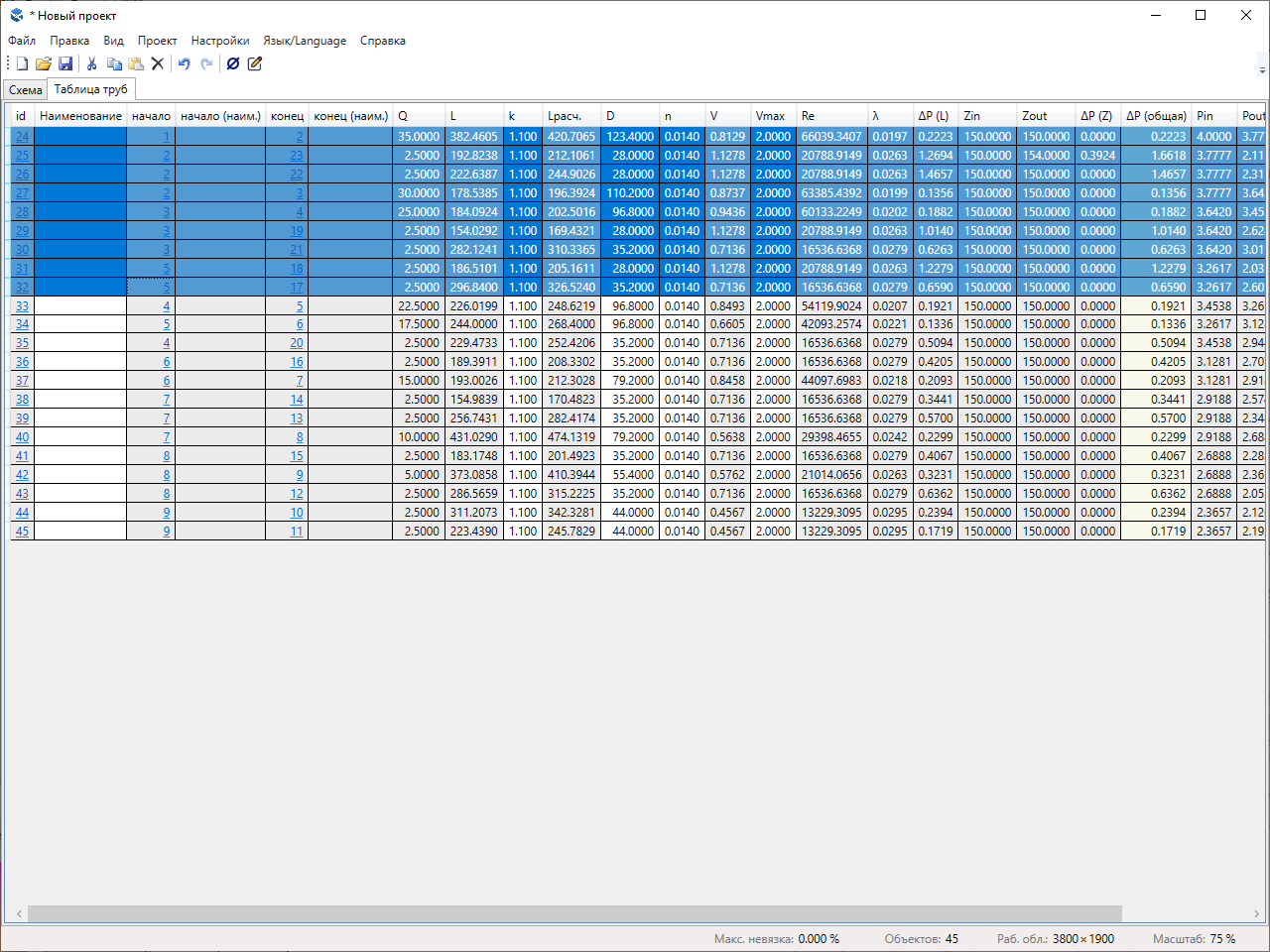

Также вы можете скопировать рассчитанные параметры участков трубопровода для вставки в Word или Excel и последующего редактирования там. Для этого переключитесь на таблицу труб, выделите всё Ctrl+A, скопируйте Ctrl+C, вставьте Ctrl+V в нужном вам приложении и там удалите ненужные колонки. Подробнее см. в разделе справки про экспорт данных.
